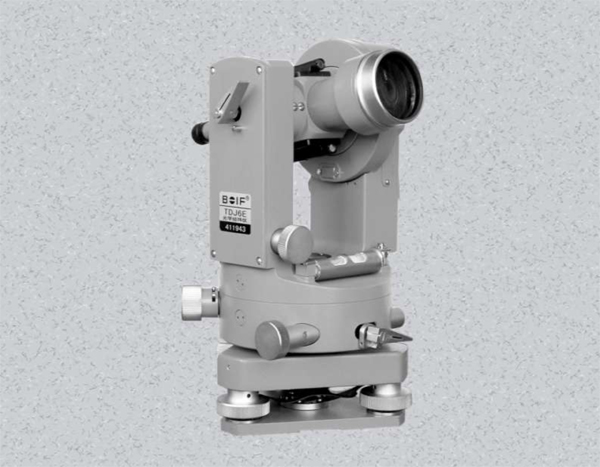

TDJ6、TDJ6E及TDJ6AE型經緯儀是我國大地測量儀器系列中的中等精度光學經緯儀，用方向觀測法，其一測回水平方向測量標準偏差不超過6″，產品性能，參數符合J6級光學經緯儀GB／T 3161-2003國家標準規定。
本儀器在國防建設，大地測量和工程測量中占有重要地位。主要用于比例尺地形圖的測制，經緯儀導線測量及低等級的控制測量，也適用于城市建設、公路、橋梁、礦山、農田水利、森林等各個部門中。
本儀器備有多種附件，用于擴大儀器使用范圍，以滿足各種測量之需要，附件裝卸方便、使用可靠。
■ X型長擺式豎盤指標自動補償器，具有良好的抗高頻振動性能
■ 彩色讀數視場，使讀數方便、舒適清晰
■ 垂直角度及水平角度用光學測微器可直讀到1′或1cc
■ 望遠鏡采用正、倒像兩種，可配通用基座
■ 獨特設計的空氣阻尼結構，穩定可靠
|
型號
|
TDJ6E
|
TJD6
|
|
測量范圍
|
0o- 360o
|
|
一測回水平方向標準偏差
|
6″
|
|
一測回垂直角測量標準偏差
|
10″
|
|
望遠鏡
|
成像
|
正像
|
倒像
|
|
放大倍數
|
30x
|
28X
|
|
物鏡有效口徑
|
40mm
|
|
視場角
|
1°30′
|
|
最短視距
|
2m
|
|
視距乘常數
|
100
|
|
視距加常數
|
0
|
|
鏡筒長
|
172mm
|
|
水準器
|
長水準器
|
30″/2mm
|
|
圓水準器
|
8′/2mm
|
|
|
水平度盤分劃直徑
|
94mm
|
|
水平度盤分劃值
|
1°
|
|
豎直度盤分劃直徑
|
76mm
|
|
豎直度盤分劃值
|
1°
|
|
帶尺分劃值
|
1′
|
|
讀數顯微鏡
|
水平系統放大率
|
68X
|
|
垂直系統放大率
|
65.4X
|
|
豎盤指標自動補償器
|
工作范圍
|
±2′
|
|
安置誤差
|
±1″
|
|
光學對點器
|
放大倍數
|
3X
|
|
視場角
|
5o
|
|
調焦范圍
|
0.5m～∝
|
|
儀器規格
|
儀器凈重
|
4.3kg
|
|
儀器橫軸中心高
|
207mm
|
|
儀器體積
|
286mm×136mm×130mm
|
